En el temps que triga a lligar-se les sabates-uns 20 segons-laEscàner corporal 3D Xiankucaptura més dades sobre el vostre cos de les que un entrenador personal, un quiropràctic i un sastre podrien reunir en una hora. Però com funciona? Què fa que l'exploració de llum estructurada sigui diferent de les càmeres de profunditat del vostre telèfon intel·ligent? I per què és important aquesta tecnologia per a la salut del son?
Submergem-nos en l'enginyeria que hi ha darrere del primer del mónSistema de selecció de matalàs i coixins alimentat per AI-.
Els límits de la mesura tradicional
Històricament, seleccionar un matalàs implicava poc més que una cinta mètrica, una bàscula de pes i una "prova de comoditat" subjectiva. Fins i tot en entorns clínics, l'avaluació de la postura sovint es basa en l'observació visual, els goniòmetres i els mètodes de palpació manual-que són inherentment subjectius i de precisió limitada.
Considereu quins mètodes tradicionals falten:
- contorn 3D: Una cinta mètrica captura la circumferència però no la forma. Dues persones amb la mateixa circumferència de maluc poden tenir contorns de maluc completament diferents, afectant la manera com interactuen amb la superfície del matalàs.
- Curvatura espinal: L'avaluació visual no pot quantificar les subtils corbes laterals (escoliosi) o els desequilibris sagitals (cifosi/lordosi) que afecten de manera espectacular l'alineació del son.
- Asimetria: Les espatlles altes, la inclinació pèlvica i els desequilibris de rotació són difícils de mesurar amb precisió amb eines manuals.
- Relacions dinàmiques: la relació entre l'amplada de les espatlles, l'amplada del maluc i la curvatura de la columna determina el suport ideal per dormir-un càlcul massa complex per als mètodes manuals.
L'exploració de llum estructurada resol totes aquestes limitacions.
Què és l'exploració de llum estructurada?
L'escaneig de llum estructurada és una tecnologia d'imatge en 3D que projecta un patró de llum conegut (normalment infraroja) sobre una superfície i captura com es deforma aquest patró. La deformació del patró revela la forma tri-dimensional de l'objecte.
El sistema Xianku utilitzamòduls de llum estructurat propietarisdissenyat específicament per a l'exploració del cos humà. A continuació es mostra com funciona el procés:
Pas 1: projecció de patró
L'escàner projecta una graella precisa de punts infrarojos al cos de l'usuari. A diferència dels escàners làser que mouen un únic punt per la superfície, la llum estructurada captura milers de punts simultàniament.
Pas 2: captura d'imatges
Les càmeres-d'alta resolució capturen el patró projectat des de diversos angles. El sistema utilitza dues càmeres per aconseguir una visió estèreo-similar a la visió binocular humana, però amb una precisió molt més gran.
Pas 3: Triangulació
Mitjançant l'anàlisi de com es deforma el patró projectat a la superfície del cos, el sistema calcula les coordenades 3D de cada punt. Com més dens sigui el patró, més detallada serà la reconstrucció.
Pas 4: generació de núvols de punts
El resultat és un "núvol de punts"-una col·lecció de milions de coordenades 3D individuals que mapegen la superfície del cos amb una precisió mil·limètrica. El sistema de Xianku genera aproximadament2 milions de núvols de puntsper exploració, amb una densitat de28 punts per centímetre quadrat.
Pas 5: Reconstrucció 3D
Els algorismes avançats converteixen el núvol de punts en una malla 3D contínua, creant un model realista 1:1 del cos de l'usuari que es pot veure des de qualsevol angle.
Per què importen 2 milions de punts
La densitat del núvol de punts determina el nivell de detall capturat. Una exploració de baixa-densitat pot capturar la forma general del cos, però es perd contorns subtils que són importants per a la salut del son:
| Característica | Per què és important dormir |
|---|---|
| Contorn de l'espatlla | Determina quant s'enfonsa l'espatlla d'un dormient lateral al matalàs |
| Profunditat de la corba lumbar | Dicta que requereix suport lumbar |
| Relació maluc-a-cintura | Afecta l'alineació pèlvica en totes les posicions del son |
| Desviació lateral espinal | Requereix suport asimètric per als pacients amb escoliosi |
| Corba cervical | Determina l'alçada i l'altell òptims del coixí |
Amb 28 punts per centímetre quadrat, Xianku captura aquestes característiques amb una resolució suficient per fer avaluacions clínicament significatives.

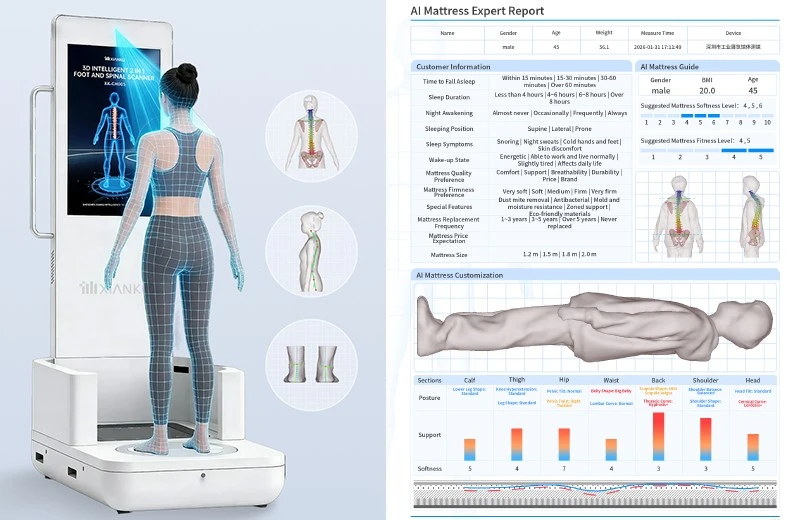

El paper del tocadiscos
A diferència dels escàners fixos que requereixen que l'usuari estigui en una posició específica i giri, Xianku utilitza una plataforma giratòria integrada. Aquest disseny ofereix diversos avantatges:
Velocitat de gir constant: El tocadisc gira a una velocitat controlada amb precisió, assegurant una cobertura uniforme i eliminant el desenfocament del moviment.
Distància de mesura òptima: L'usuari es troba a una distància fixa de l'escàner (0,6-0,75 m), mantenint la distància focal ideal durant tot l'escaneig.
Cobertura total de 360 graus: combinat amb l'ampli camp de visió de l'escàner, el tocadisc garanteix una cobertura completa de totes les superfícies corporals, inclosa l'esquena-crítica per a l'avaluació de la columna vertebral.
Mínim moviment de l'usuari: L'usuari simplement s'atura mentre gira la plataforma giratòria. Això redueix els artefactes de moviment i assegura la coherència de l'escaneig entre diferents usuaris.
Des de dades brutes fins a coneixements biomecànics
Capturar 2 milions de punts és impressionant, però els núvols de punts en brut no tenen sentit sense una anàlisi intel·ligent. Aquí és on entren en joc els algorismes d'IA de Xianku.
Detecció automàtica de punts de referència
El sistema identifica automàticament les fites anatòmiques:
- Acromion (pic de l'espatlla)
- Cresta ilíaca (pelvis)
- vèrtebra C7 (base del coll)
- PSIS (punts de referència pèlvics posteriors)
- Caps femorals (articulacions del maluc)
- Rotules (rotules)
Reconstrucció esquelètica
Utilitzant aquests punts de referència, la IA reconstrueix un model esquelètic alineat amb la superfície del cos. Aquest no és un esquelet genèric escalat a l'alçada-és un model d'esquelet personalitzat basat en els contorns de la superfície reals.

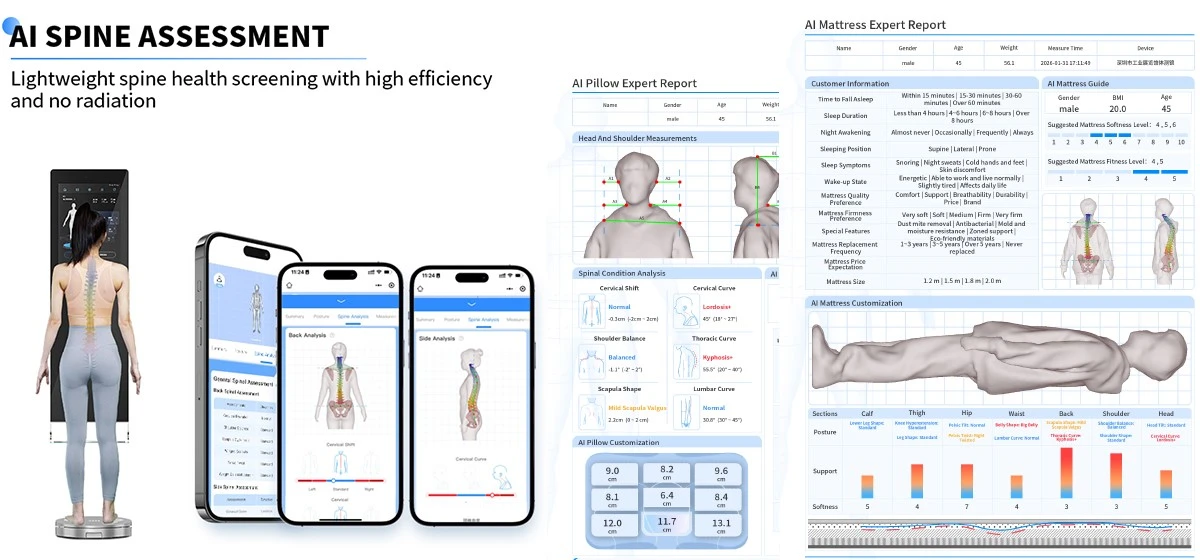

Anàlisi de la corba espinal
El sistema extreu la línia mitjana espinal de la superfície posterior i calcula:
- Angle de Cobb per a la detecció d'escoliosi
- Angle de cifosi toràcica
- Angle de lordosi lumbar
- Indicadors de rotació vertebral
Quantificació de la desviació de la postura
La IA mesura les desviacions de l'alineació ideal:
- Postura cap endavant (en graus)
- Espatlles arrodonides (en graus)
- Inclinació pèlvica (anterior/posterior)
- Asimetria de l'alçada de les espatlles (en mil·límetres)
- Alineació del genoll (angles de cames O/X)
Calibració i precisió
Per a aplicacions mèdiques i comercials, la precisió no és-negociable. El sistema de Xianku se sotmet a protocols de calibratge rigorosos:
Calibració de fàbrica
Cada unitat es calibra individualment a la fàbrica mitjançant objectius de precisió. Les dades de calibratge s'emmagatzemen al dispositiu i es fan referència durant cada exploració.
Compensació ambiental
El sistema compensa les condicions d'il·luminació ambiental, assegurant resultats consistents en entorns d'exposicions, clínics o hotelers.
-Autoverificació
Durant cada exploració, el sistema realitza comprovacions de qualitat-en temps real, alertant l'operador si el posicionament o els factors ambientals poden afectar la precisió.
L'avantatge de la velocitat
Per què importa la velocitat? Considereu l'aplicació-del món real:
En una sala d'exposició de roba de llit, els clients tenen temps i paciència limitats. Un procés d'escaneig que triga diversos minuts crea fricció. Una exploració de 20-segons fa que els clients hi participin sense esforç i que el personal pot processar més clients per hora.
En els entorns clínics, el temps és diners. Una exploració de 20 segons substitueix 15-20 minuts d'avaluació manual, permetent als professionals centrar-se en la interpretació i el tractament en lloc de la mesura.
En entorns hotelers, els hostes esperen comoditat. Una exploració ràpida i no-intrusiva a l'entrada-permet una selecció de coixins personalitzada sense interrompre l'experiència dels hostes.
Privadesa i seguretat de les dades
Amb qualsevol tecnologia d'exploració corporal, les preocupacions de privadesa són primordials. Xianku prioritza la seguretat de les dades:
A-Processament del dispositiu
Tota l'escaneig i l'anàlisi inicial es produeixen al maquinari local del dispositiu. El sistema no transmet dades d'escaneig en brut a servidors externs sense permís explícit.
Emmagatzematge xifrat
Les dades del client es xifren en repòs i en trànsit. L'accés es controla mitjançant el sistema CRM amb permisos-basats en rols.
Compliment
El sistema està dissenyat per complir amb GDPR, CCPA i altres regulacions regionals de privadesa. Els usuaris reben informació clara sobre com s'utilitzaran les seves dades i poden sol·licitar la supressió en qualsevol moment.
La línia de fons
L'escaneig de llum estructurada no és nou-, fa anys que s'utilitza en la inspecció industrial, el disseny d'automòbils i la imatge mèdica. Però aplicar aquesta tecnologia a la salut del son, amb els requisits específics de velocitat, precisió i assequibilitat, va requerir anys d'R+D.
L'èxit de Xianku és fer que l'escaneig corporal en 3D de grau clínic-pràctic per a l'ús quotidià en entorns comercials, d'hostaleria i de benestar. El resultat és un sistema que captura més dades en 20 segons del que podrien reunir els mètodes tradicionals en una hora-i les tradueix en solucions de son accionables.
Al nostre proper article, explorarem com aquestes dades en brut es converteixen en una avaluació completa de la salut de la columna i per què comprendre la teva columna és la clau per dormir millor.
